一、項目概述

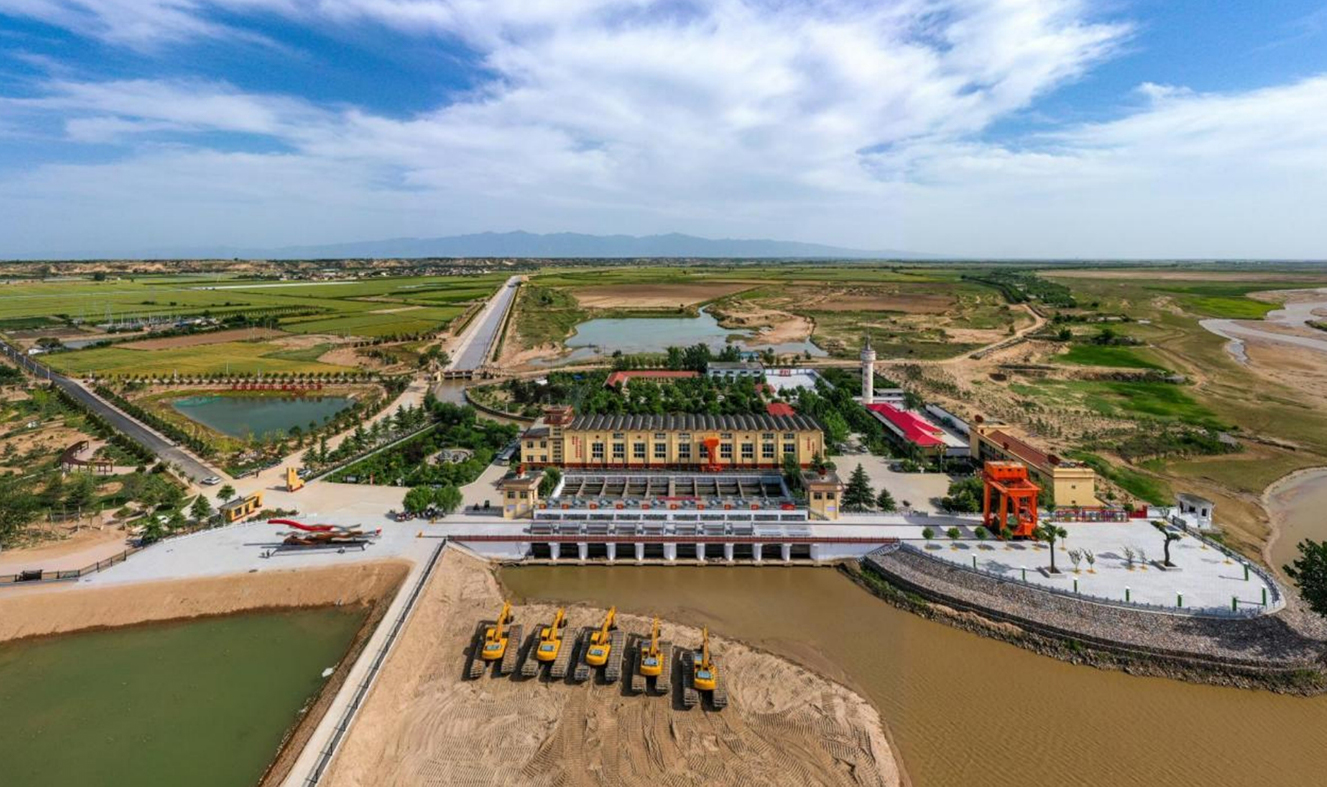

尊村引黃一級站位于黃河小北干流中段，是尊村引黃工程的源頭，占地面積42畝。從1978年投入運行以來，通過不斷續建配套與現代化改造，目前已發展成為一座設備完善、技術先進的現代化泵站，惠及5縣（市、區）38個鄉（鎮）596個行政村，全面提升水利管理的科學性與精細化水平，為農業農村經濟社會發展作出了重大貢獻。
二、系統架構
力控SCADA系統架構的設計涵蓋從底層設備到上層軟件應用的所有軟硬件。系統采集泵站現場PLC控制器和變配電站通訊管理機等數據，在各級泵站匯總后通過安全網絡上傳到調度中心應用，指導生產。
三、功能亮點
1. 運行監測

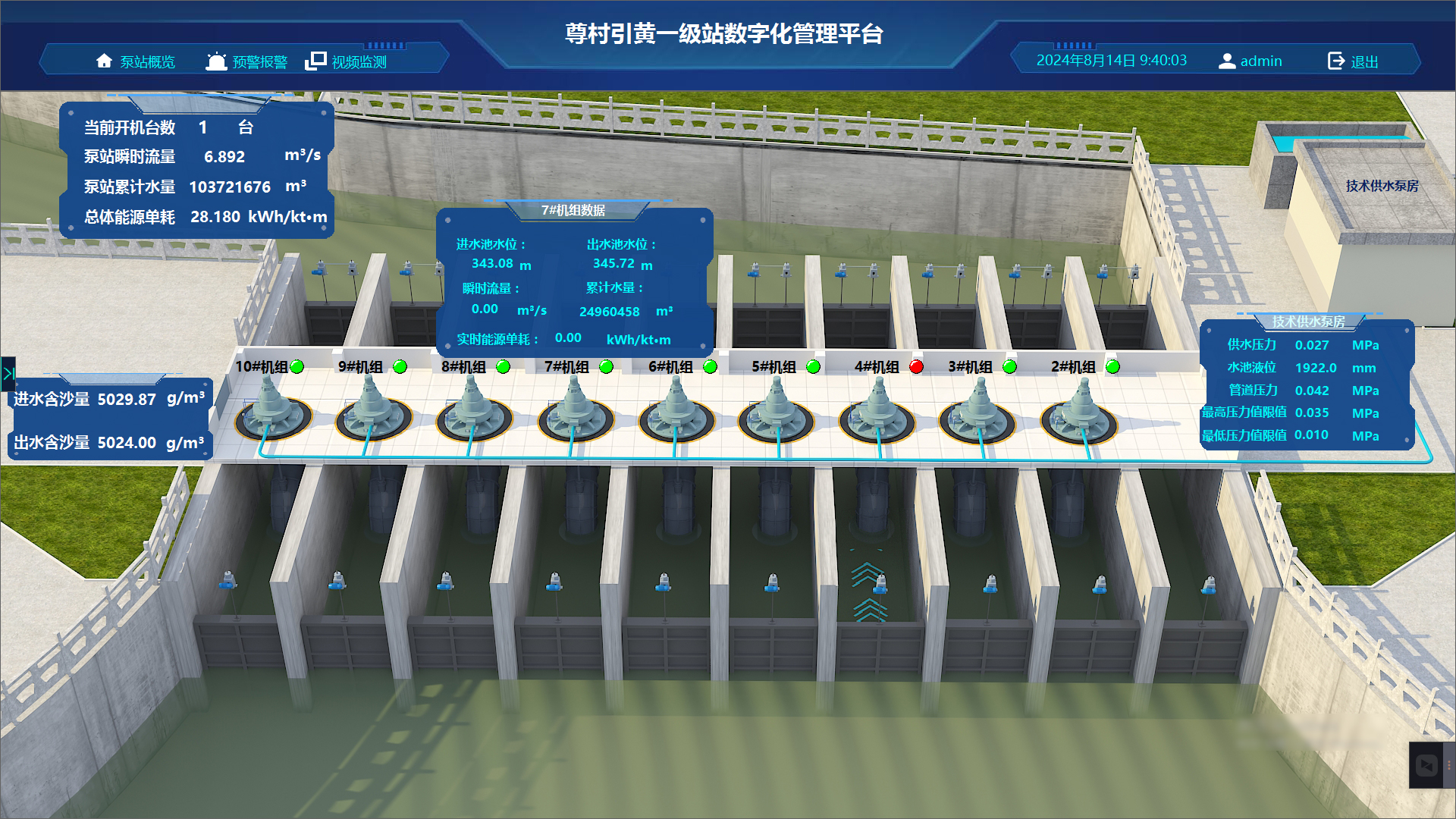

1. 機組運行監測
機組運行監測可展示機組實時運行狀態與參數，包括泵站開機臺數、機組啟停情況、瞬時流量、機組水位、流量和累計水量等信息。

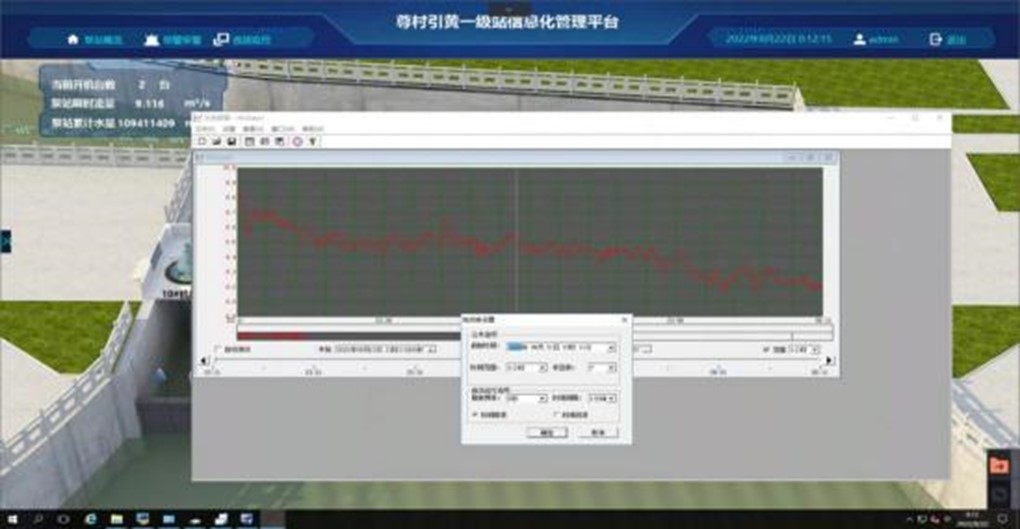

流量趨勢分析圖可以自由設定時間進行查詢。

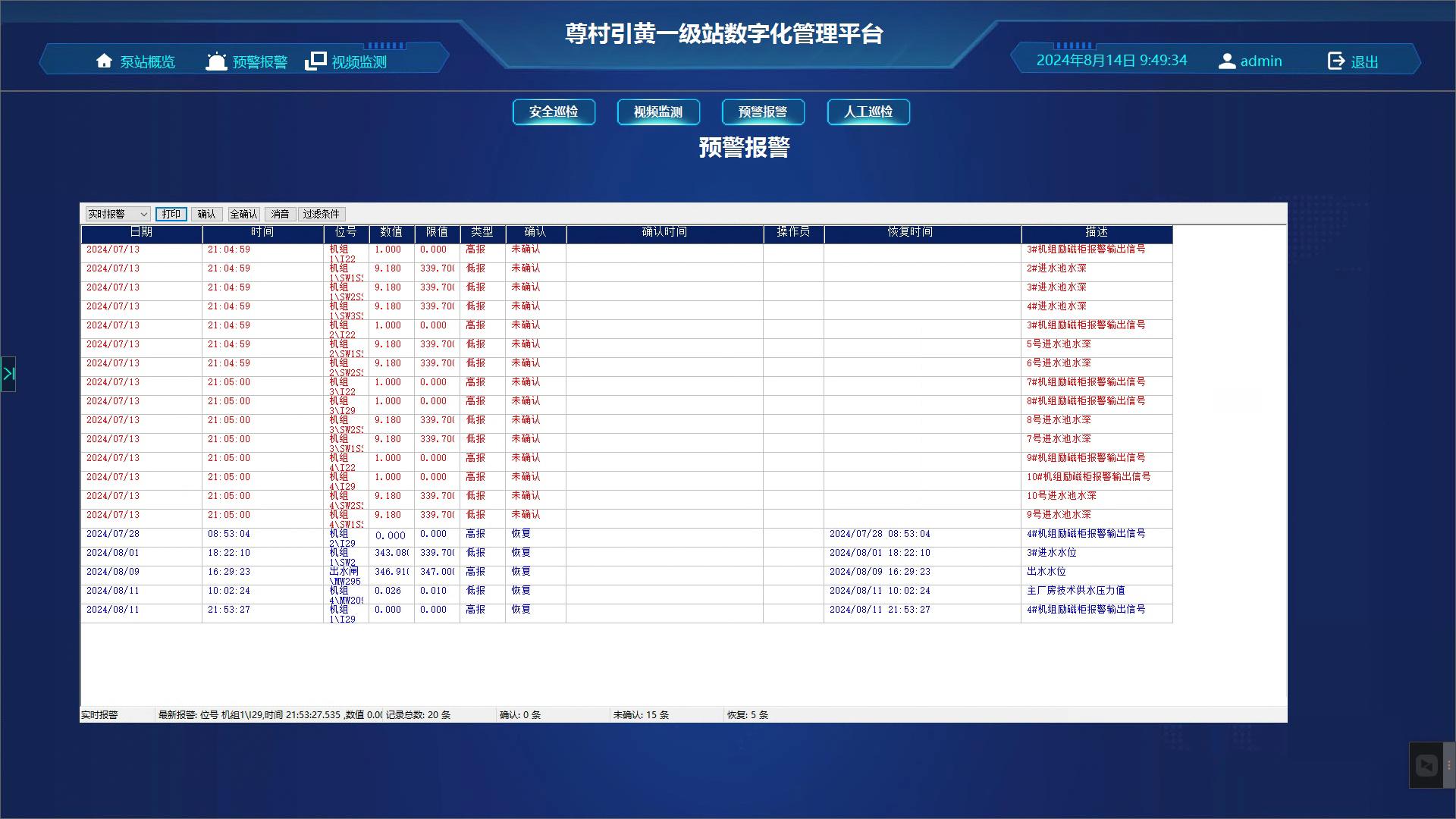

1.2 預警報警
預警報警針對電壓、電流、勵磁數據、電機上下軸瓦溫度、機組振動、機組噪音、技術供水壓力和流量、排水水位、進水水位、流量等參數設定安全閾值，監測實時數據，一旦超出安全閾值平臺將立即報警。監測數據傳輸每5秒更新1次。

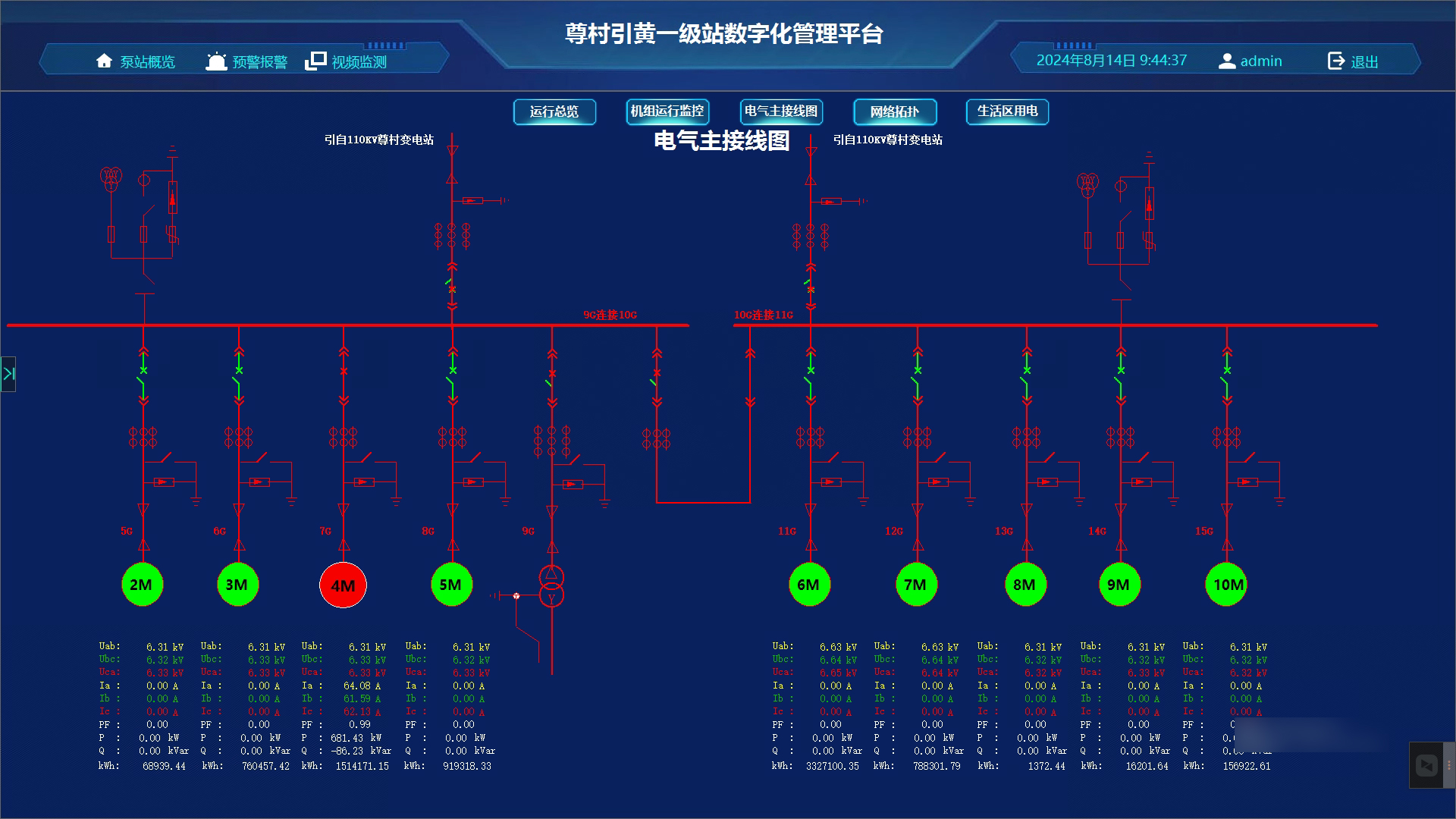

1.3 電氣監測
根據一級站電氣主接線情況，采集各開關信號，直觀展現泵站機組設備運行情況，以及高壓分合閘信息和其他電力參數。除此之外，電氣監測還具備故障報警功能。
2. 自動化控制
2.1 計劃用水執行
調度中心提前三天統計灌區需水量，并提前72小時向一級站下達提水計劃，一級站提前做好挖河、機組檢修準備工作，確保水源保障率不低于91%。

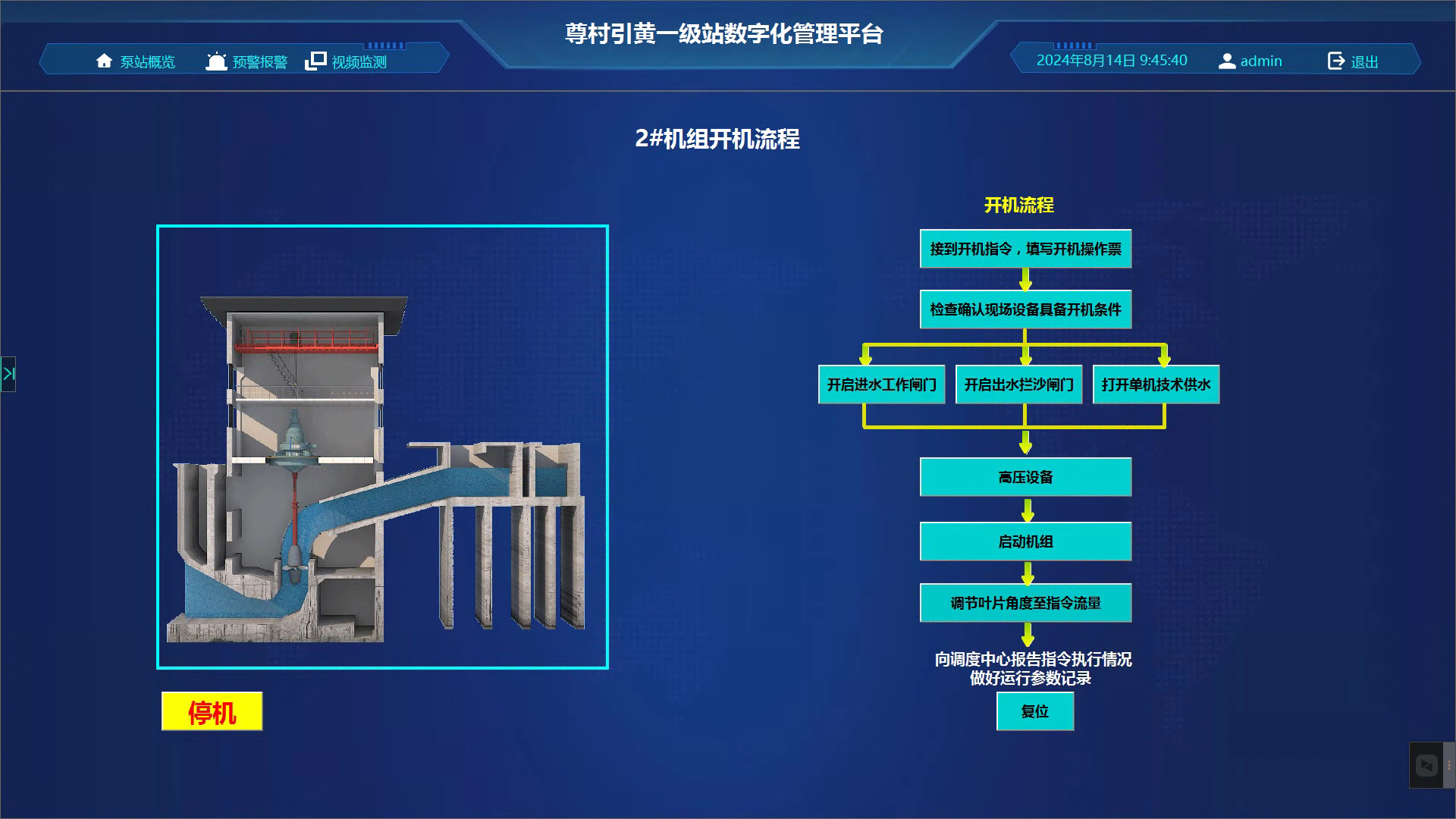

2.2 一鍵啟停
根據一級站機組開停流程，對進水閘、技術供排水、電動機、水泵及出水閘等裝置進行遠程控制，系統聯動，實現“一鍵啟停”，為泵站少人值守、無人值班奠定基礎。
2.3 供排水系統
顯示和控制供水排水系統運行參數。監測技術供水水壓、水量，實現供水系統的遠程自動開關控制；監測集水坑水位和排水泵運行狀態，控制排水泵運行。

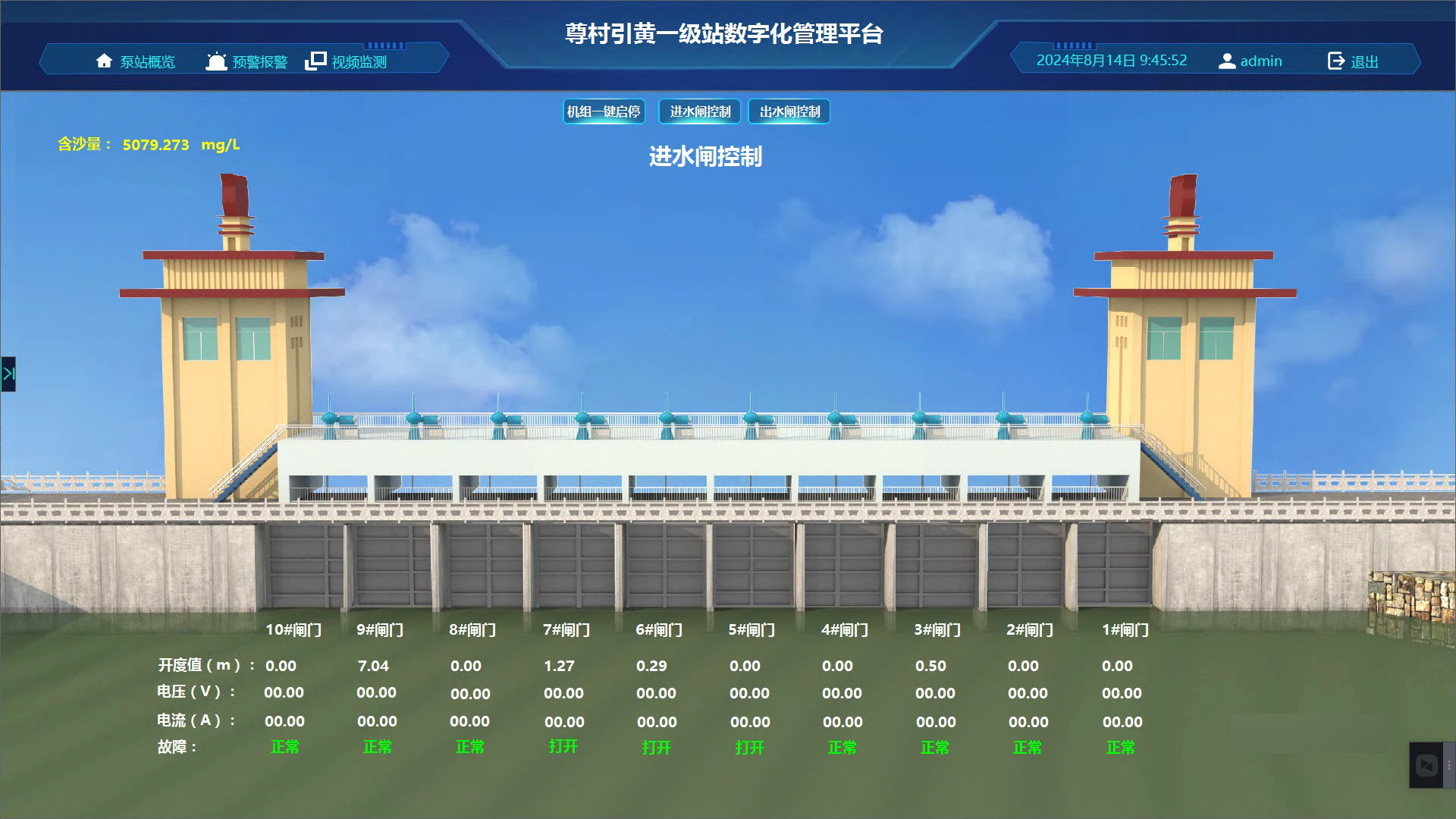

2.4 進水閘與出水閘控制
支持閘門控制和開度顯示，具備閘門開度和荷載報警彈窗，當運行數據達到設定值時自動停止，命令值超過設定值時無法輸入指令。
3. 安全巡檢
3.1 數字巡檢
數字巡檢包含視頻巡檢和數據巡檢，巡檢每小時1次，平臺自動生成巡檢計劃，如發現問題，巡檢人員可快速前往現場檢查處理。

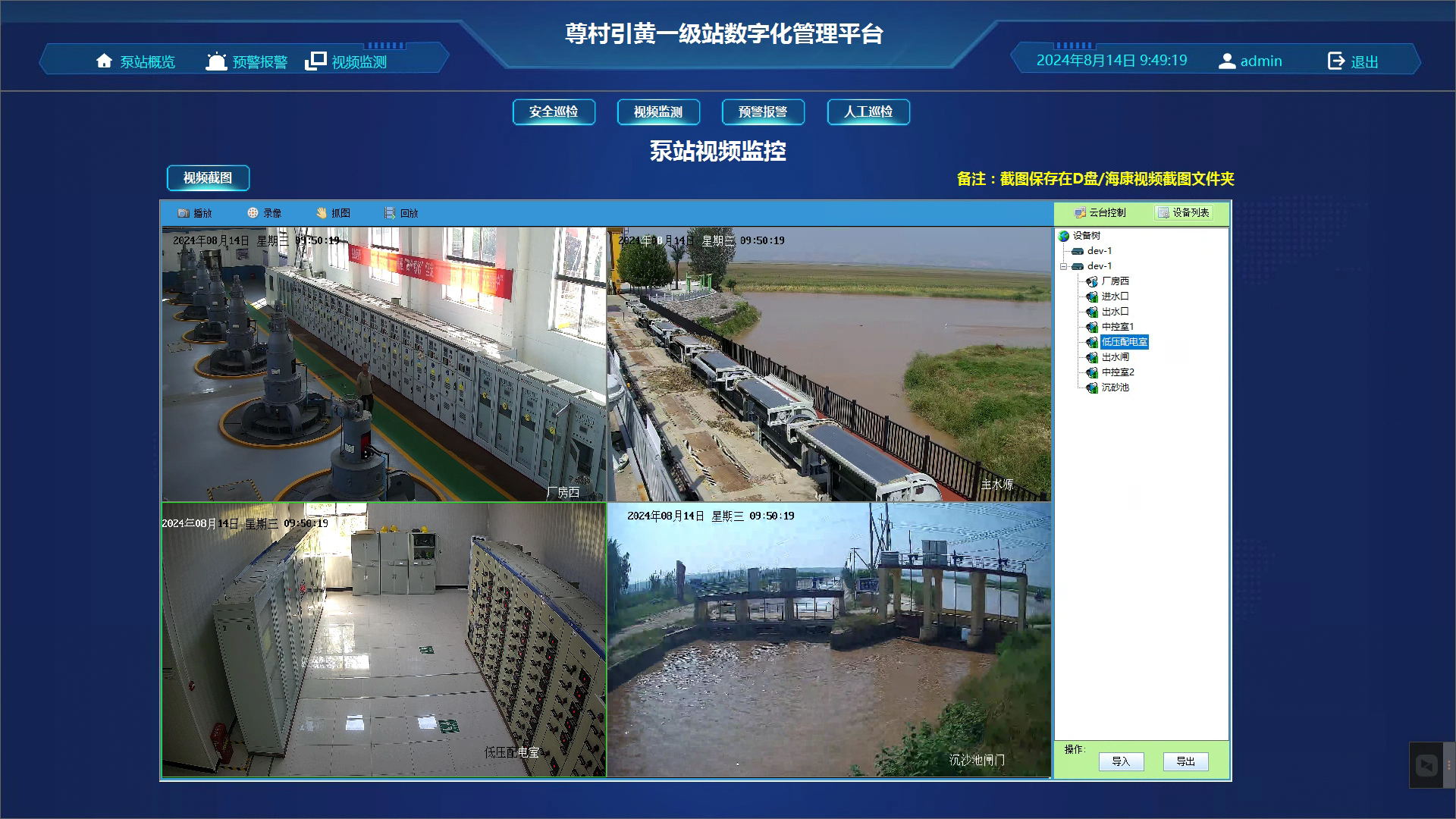

視頻巡檢：巡檢人員在中控室通過平臺操作區域攝像頭，檢查環境安全情況以達到巡檢目的，巡檢區域包括廠房、廠區、進水閘、出水閘等重要地點。
數據巡檢：監測當前開機機組運行數據，提前設定參數閾值，超出安全值范圍將觸發報警，便于巡檢人員快速采取應對措施。巡檢區域包括電氣參數、勵磁參數、流量、水位、運行溫度參數、技術供水壓力參數、振動、噪音等重要數據。
3.2 人工巡檢
平臺可實現與“尊村灌區標準化規范化管理安全巡檢系統”數據互通，在平臺內可直接登錄巡檢系統，便于管理人員隨時查看人工巡檢情況，監督檢查，確保巡檢工作落實到位。
4. 電子檔案
4.1 機組檔案
機組檔案包括機組運行數據、泵站運行數據、設備維修記錄等，支持查詢和導出至本地excel文件，方便資料記錄。
4.2 事件記錄
事件記錄可記錄軟件相關運行信息，包含開啟軟件記錄、登錄記錄、操作按鈕記錄、設備通訊報警記錄等信息。站內所有設備的操作事件、報警事件、趨勢記錄及報表等都會被記錄下來，并在LCD上顯示和按需打印。
5. 運行考核
考核指標包括一級站水源保證率、能源單耗達標率、安全運行率、提水量完成率、機組開停及時率等五項指標，從泵站、機組、班組人員等三個方面進行考核，結合計劃用水、運行監測、電子檔案等數據采集分析，實現泵站管理考核的數字化、智能化目標，為“大引黃”建設提供水源及安全生產保障。

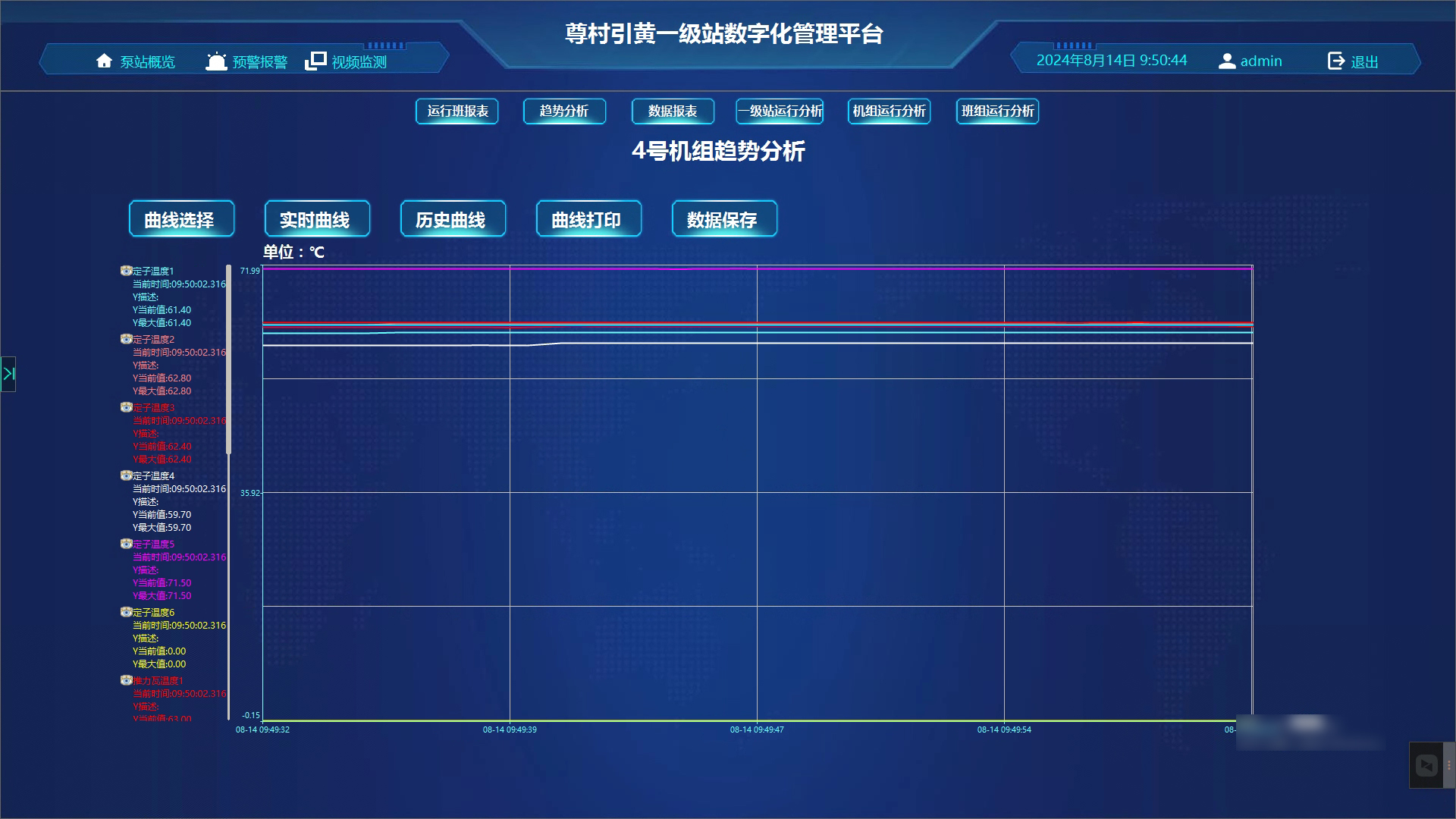

5.1 趨勢分析
可查詢泵站、單機、班組的各項指標變化趨勢，選擇需要查詢的機組編號，對比查看任意曲線。

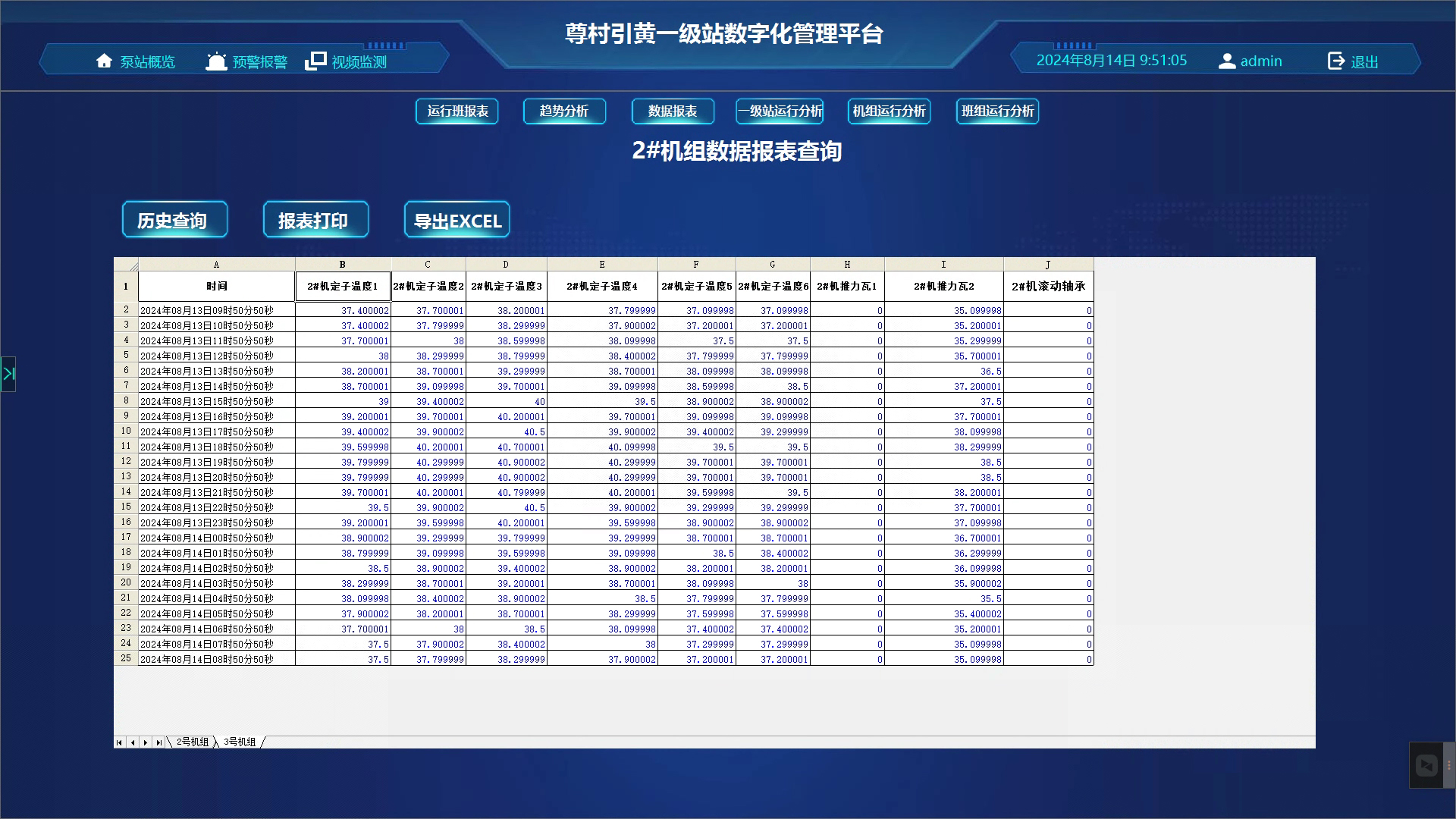

5.2 數據報表
可查詢監測設備的歷史數據，以及機組水位、溫度、電壓等所有監測參數的歷史數據信息，支持打印和導出到本地excel文件。
5.3 班組運行分析
展示泵站班組運行管理情況，支持查看一站至九站所有的信息內容，包含時間、值班人員、提水量、能源單耗等情況。
力控科技圍繞尊村灌區的數字化建設需求，打造尊村引黃一級站泵站數字化管理平臺，對設備啟停控制、安全巡檢、視頻監控、優化機組配置、人員考核等業務進行一體化管理，實現無人值守、少人值守，隨啟隨停零事故，確保泵站完好率達標，以高標準嚴要求保障全灌區工農業用水需求，奮力譜寫“走進新時代，建設大引黃”的嶄新篇章。
